| 項目概況：

1. 項目介紹：

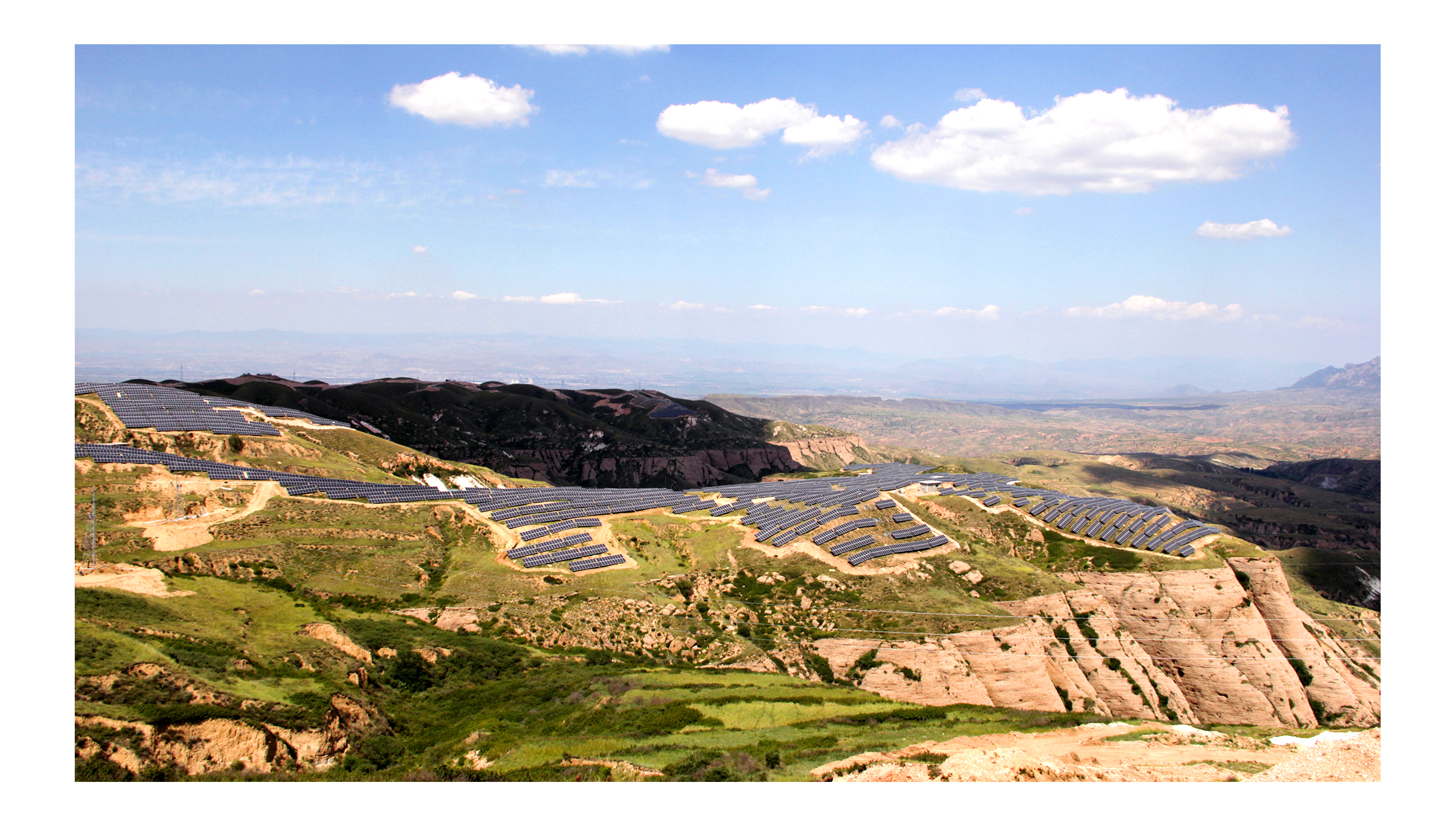

項目所在地位于河北省宣化縣深井鎮的丘陵地區，總裝機量70MW。

2. 項目地質條件：

場址屬于丘陵地貌，其建設區域西高東低，海拔約1210m—1340m。所在區域是中酸性噴出巖構成，區域構造相對穩定。地層巖性主要為粘土巖、玄武巖和碎石土，覆蓋層較薄，不具儲水條件。地下水類型主要為基巖裂隙潛水，補給不足且水量不大，對混凝土不具腐蝕性，對鋼結構具弱腐蝕性。

| 項目特點：

1. 施工場地環境特點：

1.1）地基巖石條件良好，為天然建筑材料，逆變器、箱變等建（構）筑基礎可就地取材，且地下水位較深，對建筑物基礎沒影響。

1.2）地面平整回填材料就地取料，每層厚度小于0.3m，土方回填壓實度不小于0.95，礫石回填壓實系數不小于0.90.保證鋪設層面平整，并分層碾壓夯實。

1.3）工程建設過程中形成的基坑邊坡應采取支護措施，避免崩塌發生。

2. 組件、逆變器設計特點：

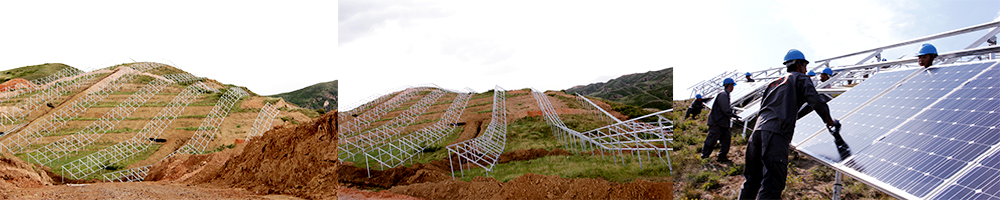

2.1）光伏組件方位角呈正南布置，陣列支架安裝傾角為38°。不存在遮擋陽光的情況，光伏面板下邊緣離場平后的地面距離不小于40cm。支架間距不大于8m。傾角滿足30°-40°的可調節范圍。

2.2）樁基礎系統含螺旋樁及可調立柱部分。立柱與基礎連接件的聯結采用螺栓穿透式連接形式，立柱系統在高度方向可調整高差范圍為上下400mm，且在調整范圍內為無級式調節。

2.3）立柱及組件鋼材均為碳鋼，采用熱浸鍍鋅防銹處理，平均厚度不小于85μm，防止長時間生銹腐爛。

3. 項目施工特點：

3.1）施工區域分散，被業界戲稱為“國內最大的分散式電站”，沖溝縱橫、懸崖林立。機械調配、物料分揀最大間隔20公里以上，組織管理困難。

3.2）自主研發滑軌技術解決山區混凝土的倒灌，實現混凝土的連續泵送和澆筑。

3.3）采用二次倒運的滑軌技術進行物料分揀，方便施工現場物料運輸，加快施工進度，節省成本。

3.4）地層結構復雜巖性不一，坡度陡峭，施工機械行走困難，采用牽引鉆機或手持式設備鉆機成孔。綜合使用多種基礎形式。

3.5）采用GPS RTK技術和基礎點位轉換技術完成施工放線工作，精準快速。

注：螺旋樁 滑槽技術 滑軌技術 詳細內容請點擊文中紅字鏈接。
